Diapason Didascalìa
PROGETTO
C’è un “concept” progettuale che più di altri ha caratterizzato la “scuola italiana di elettroacustica” per gli ambienti domestici: il sistema a due vie. Questa configurazione è in grado di garantire una riproduzione musicale massimamente caratterizzata da purezza, da immediatezza e da musicalità. Tutti gli innegabili vantaggi di quest’impostazione trovano contrappunto in alcune limitazioni in termini di dimensioni del palcoscenico sonoro e di estensione nelle basse frequenze. Didascalìa rimane fedele a questa configurazione, ma mira a superare tali limitazioni con soluzioni progettuali creative.
Costruzione Mobile & Antirisonanza
Cabinet: Struttura rigida in noce massello (o HDF/tulipier) e multistrato di betulla, lavorata con CNC.
-
Funzione: La forma interna elimina riflessioni/onde stazionarie; la struttura “a strati vincolati” con esoscheletro in alluminio garantisce l’assenza di risonanze.
-
Disaccoppiamento: Punte con elastomeri isolano il diffusore dal pavimento per evitare vibrazioni spurie.
Acustica e Trasduttori
-

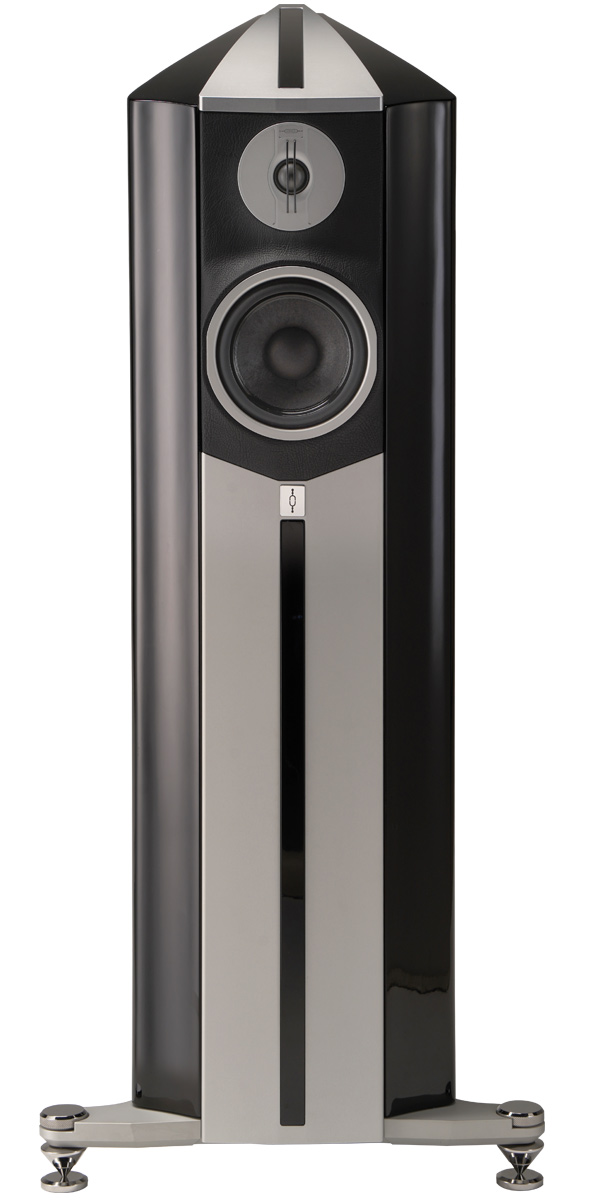

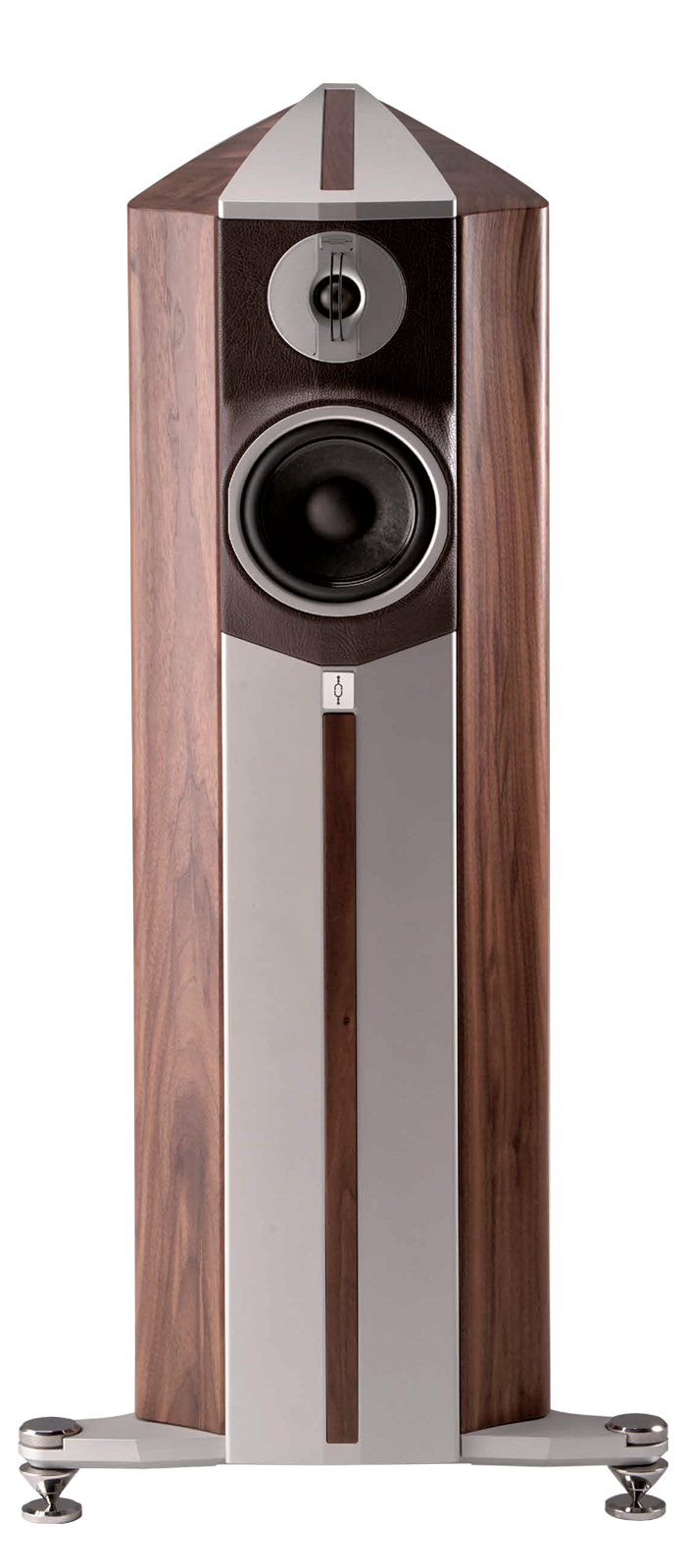

Allineamento Temporale: Il pannello frontale inclinato allinea meccanicamente tweeter e mid-woofer (ottimizzato per 2 metri) per una perfetta coerenza di fase e ricostruzione del palcoscenico.
-
Trasduttori: Sviluppati internamente (design Diapason, prodotti da Scan Speak).
-
Tweeter: 29 mm a cupola morbida in seta, magnete al neodimio.
-
Mid-Woofer: 180 mm con cono in polpa/nylon, magnete Air-Circ (neodimio) a bassissima distorsione.
-
-

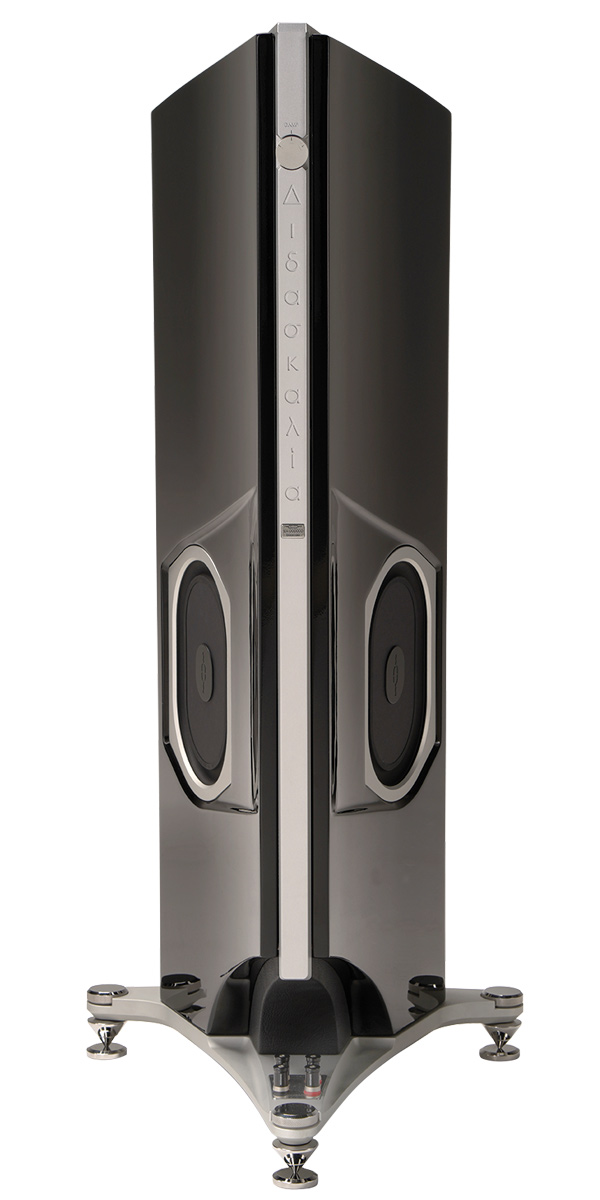

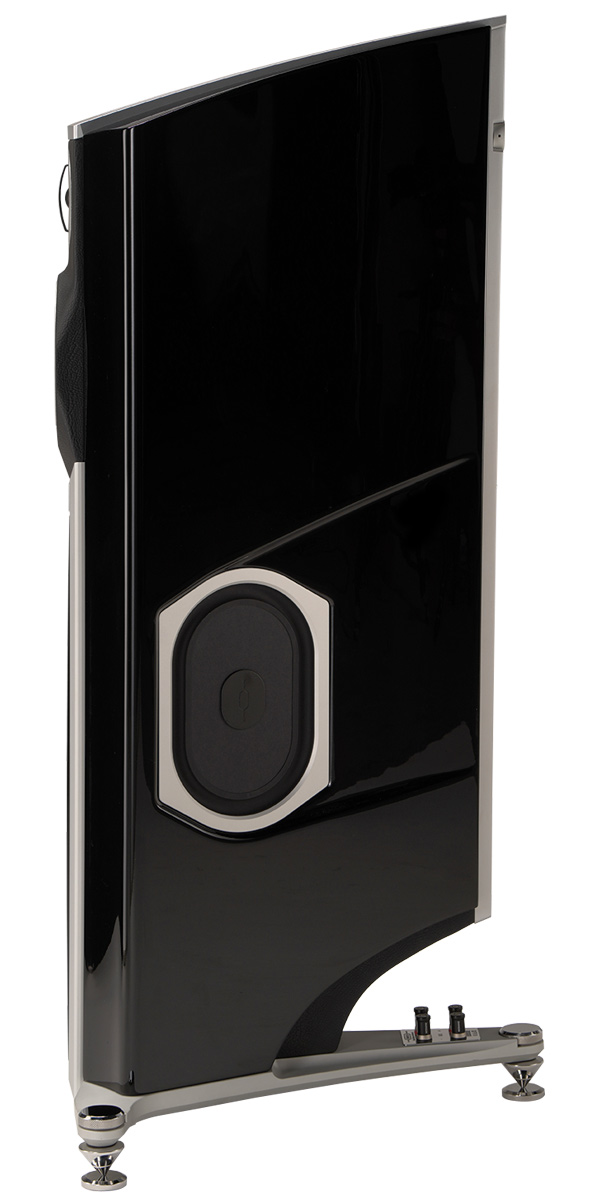

Estensione Bassi: Utilizzo di Altoparlanti Drone Attivi laterali (radiatori passivi) per estendere la risposta sotto i 40 Hz. Questi hanno un freno elettromeccanico regolabile (3 smorzamenti) per adattarsi all’ambiente.
Crossover
-
Circuito: Bilanciato, cablato a mano in aria, per ridurre l’inquinamento da radiofrequenze e gestire l’impedenza.
-
Componenti: Uso di componenti top di gamma (Jantzen C-Coil, Mundorf Supreme EVO).
-
Posizionamento: Montato in un sub-contenitore separato per isolamento e futuri aggiornamenti.
SPECIFICHE TECNICHE
TIPO
Diffusore a pavimento 2 vie, 4 altoparlanti
EMISSIONE
Diretta
CARICO ACUSTICO
Radiatori passivi a emissione laterale
MOBILE
Costruzione con modalità di smorzamento a strati vincolati, ottenuta mediante un corpo principale dotato di nervature sottostrutturali “panzerholtz” accoppiate ad ali esterne in sandwich di lastra di noce massello/HDF lavorate a CNC. Internamente intagliato, che fornisce una parte del volume di carico. I ripiani anti-smorzamento in alluminio lavorati a CNC creano un esoscheletro, ottimizzando ulteriormente il rapporto di rigidità di smorzamento del cabinet. Costruzione praticamente priva di risonanze. Finitura in noce massello o laccato nero.
ALTOPARLANTI / CABLAGGIO INTERNO
Tweeter: 29 mm disaccoppiato meccanicamente, dispersione ottimizzata, diaframma a cupola in seta rivestito a mano, camera posteriore in alluminio non risonante, motore simmetrico Drive (SD-2), anello grande Neo Magnet. Design Diapason, prodotto da Scan Speak.
Mid-woofer: cono da 180 mm in polpa di carta/fibra di nylon essiccata all’aria, anelli in rame per ridurre la distorsione non lineare e di modulazione e aumentare il margine di sovraccarico, sistema magnetico SD AirCirc al neodimio, compressione assolutamente libera. Design Diapason, prodotto da Scan Speak.

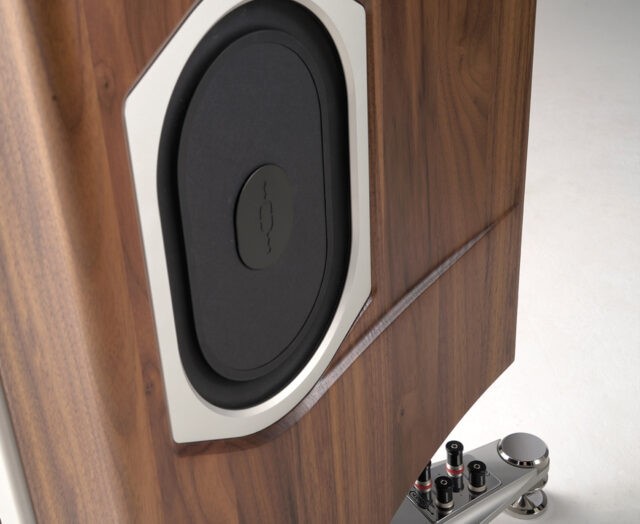

Radiatori passivi: diaframma a “pista” da 220 x 260 mm, struttura a sandwich in carta/schiuma/carta per un eccellente comportamento pistonico. Design Diapason, prodotto da Scan Speak.
CROSSOVER Van den Hul CS12 senza alogeni 2500 HZ cablato “punto a punto”. Circuitazione bilanciata. Induttori Jantzen C-Coil, condensatori Mundorf Supreme EVO argento/oro. Mundorf Supreme M-Resist
RISPOSTA IN FREQUENZA
35 Hz – 30,000 Hz
SENSIBILITÀ (2.83 V @1 m)
90 dBSPL
IMPEDENZA NOMINALE
8 ohm
OPZIONI DI CABLAGGIO
Bi-wiring
POTENZA AMPLIFICATORE CONSIGLIATA
TENSIONE DI USCITA/INGRESSO MASSIMA A LUNGO TERMINE (IEC 268-5)
50 W – 250 W, senza clipping/25 V rms
DIMENSIONI (LxAxP)
534 x 1245 x 552,3 / 600 x 1350 x 620 (mm)
PESO
Peso netto 62 kg ciascuno / 74 kg Peso di spedizione
CONTENUTO IMBALLO:
1 Manuale
2 Protezioni antipolvere in tessuto
3 Cavi di collegamento Van den Hul
CARATTERISTICHE SPECIALI
Escursione regolabile delle unità passive
